DeltawaveSUF - ultradźwiękowy przepływomierz do gazów

Ultradźwiękowy przepływomierz do gazów

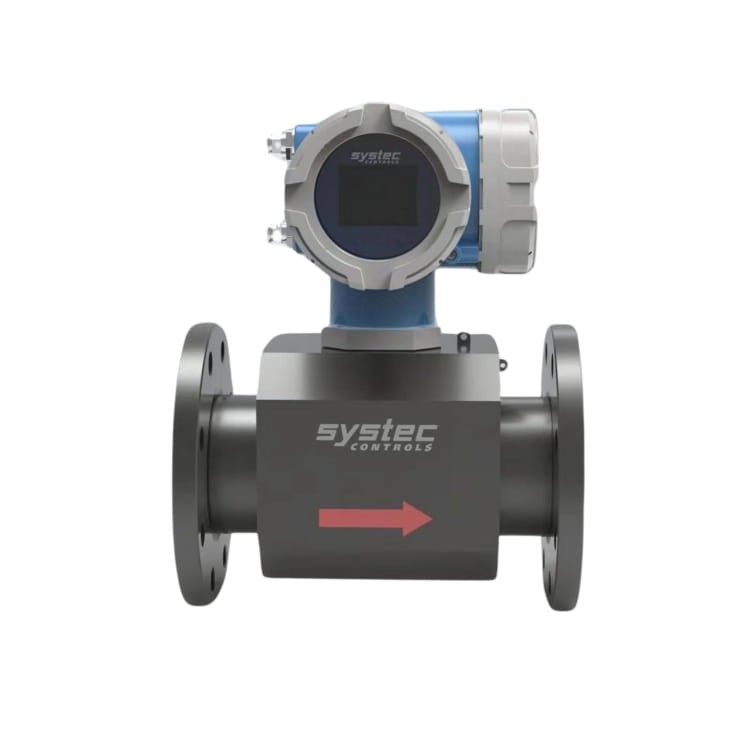

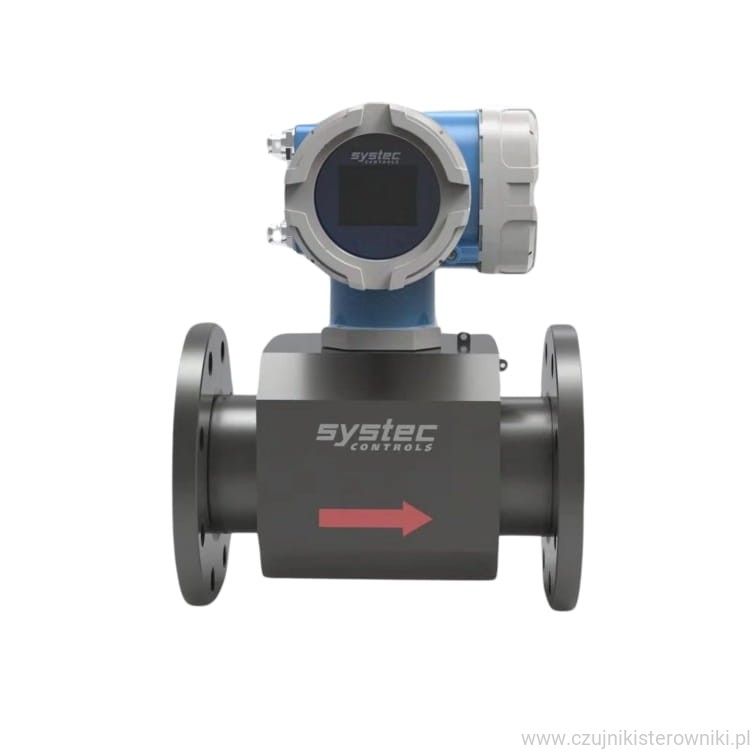

Wielościeżkowy przepływomierz ultradźwiękowy DeltawaveSUF firmy Systec Controls jest idealną alternatywą dla drogich oraz skomplikowanych przepływomierzy do pomiarów przepływu gazów.

Do tej pory dokładny pomiar objętości gazu był bardzo skomplikowany i kosztowny. Chociaż liczniki mechaniczne mierzą przepływ bardzo dokładnie, ignorują wpływ wahań ciśnienia i temperatury, co prowadzi do bardzo dużych błędów pomiarowych. Z tego powodu, szczególnie w przypadku dużych odbiorców, liczniki mechaniczne są uzupełniane o dodatkowe czujniki ciśnienia i temperatury, a ich wpływ jest następnie obliczany i korygowany w korektorach objętości. Nie tylko brzmi to skomplikowanie, ale również jest drogie i wymaga dużego wysiłku, aby uzyskać dokładny pomiar.

Wielościeżkowy przepływomierz ultradźwiękowy DeltawaveSUF działa w oparciu o zasadę czasu przejścia fali ultradźwiękowej ze zintegrowanym czujnikiem ciśnienia i temperatury. Licznik gazu może być obsługiwany z wbudowaną baterią lub przy napięciu 24 V DC. Czas pracy na baterii wynosi do 5 lat (w zależności od wyboru opcji komunikacji i transmisji danych).

Precyzyjny pomiar standardowego przepływu objętościowego- nie tylko gazu ziemnego

Miernik DeltawaveSUF jest idealnym i bezobsługowym urządzeniem do pomiaru przepływu gazów jednofazowych, np. w gazownictwie miejskim, przemyśle naftowym, chemicznym energetycznym, metalurgicznym i innych. Dzięki wielościeżkowemu pomiarowi bardzo precyzyjnie mierzy przepływ objętościowy w szerokim zakresie pomiarowym. Dzięki zintegrowanemu prostownikowi przepływu, działa również w przypadku bardzo krótkich odcinków wlotowych. Czujniki ciśnienia i temperatury są już zintegrowane w przepływomierzu DeltawaveSUF, podobnie jak korektor objętości, który kompensuje wyniki do znormalizowanych wartości (Nm³).

Ultradźwiękowy czas przejścia: duży zakres pomiarowy, mała strata ciśnienia

Zasada pomiaru polega na tym, że prędkość przemieszczania się fal ultradźwiękowych zmienia się wraz ze zmianą natężenia przepływu. Technologia czasu przepływu zastosowana w DeltawaveSUF pozwala na skalibrowany zakres pomiarowy do 1:100 i dolną granicę wykrywalności do 1: 50(w zależności od modelu). Oznacza to, że nawet najmniejsze ilości gazu mogą być niezawodnie wykrywane

Zalety przepływomierza ultradźwiękowego do gazów DeltawaveSUF:

• Duży zakres pomiarowy (1:100)
• Wysoka dokładność nawet przy najmniejszych natężeniach przepływu
• Zintegrowana kompensacja ciśnienia i temperatury, nie wymaga zewnętrznego korektora objętości
• Niezwykle prosta instalacja i obsługa
• Wyświetlacz wskazuje natężenie przepływu i wartość licznika w m³/h i Nm³/h
• Zabezpieczenie przed manipulacją dzięki plombowaniu
• Zintegrowany rejestrator danych z możliwością przechowywania danych przez 11 lat
• Opcjonalne 4..20 mA i RS485 do podłączenia do DCS
• Długie czas działania na baterii - nawet do 5 lat (w zależności od wyboru opcji komunikacji i transmisji danych)
• Krótkie odcinki wlotowe dzięki zintegrowanemu prostownikowi przepływu
• Bardzo przystępna cena zakupu, około 40 % niższa niż w przypadku innych rozwiązań (gazomierz turbinowy z czujnikami ciśnienia i temperatury wraz z korektorem objętości)
• Doskonała dynamika pomiaru dzięki inteligentnemu filtrowi Kalmana

Systec Controls

 Systec Controls to niemiecka firma z ponad dwudziestoletnim doświadczeniem w dziedzinie technologii przemysłowych pomiarów przepływu. Firma oferuje innowacyjne technologie, w tym rozwiązania do pomiaru przepływu na podstawie badania różnicy ciśnień przy wykorzystaniu opatentowanej rurki Pitota oraz ultradźwiękowe, bezinwazyjne przepływomierze do pomiaru cieczy oraz gazów.
