Producent: Trafag Industrial Components (przejdź do strony: https://www.trafagitalia.com/)

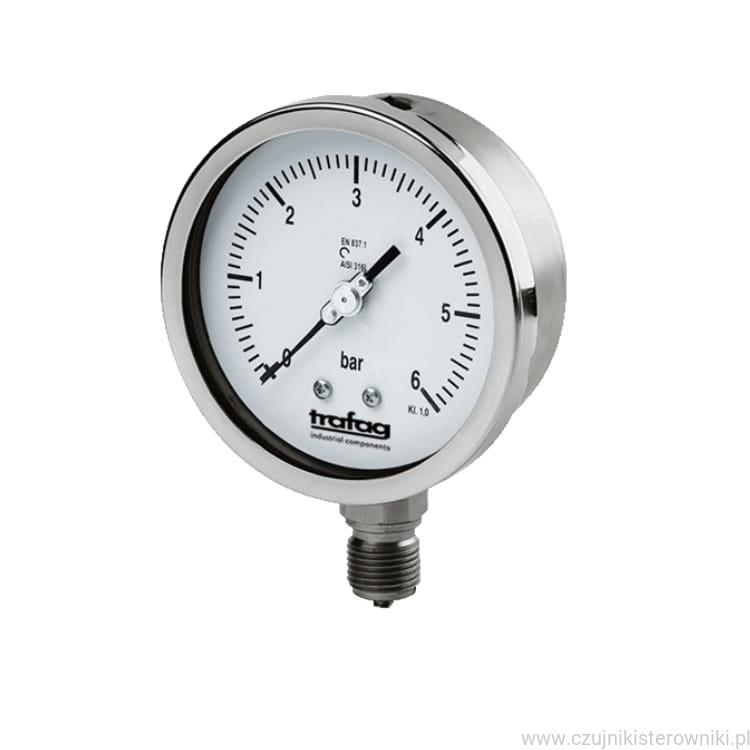

Manometr TMP101 w całości ze stali nierdzewnej - zakres 0...10 bar

Manometr TMP101 wykonany jest w całości ze stali nierdzewnej. Elementem pomiarowym jest rurka Bourdona. Solidna konstrukcja sprawia, że manometr TMP101 sprawdzi się w wielu zastosowaniach.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 282,90 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
brak w magazynie (dostępny na zamówienie)
Czas wysyłki: dostępny na zamówienie

Opis

Manometr TMP101 w całości wykonany jest ze stali nierdzewnej. Rurka Bourdona wraz z mechanizmem pomiarowym wykonana ze stali nierdzewnej AISI 316L SS. Duża liczna wariantów sprawia, że manometr TMP101 znajdzie zastosowanie w wielu aplikacjach: chemii, petrochemii, środowiskach korozyjnych, przemyśle spożywczym itd.

Główne cechy manometru TMP101

  • pomiar cieczy i gazów
  • zakresy pomiarowe: -1..0 bar, -600...0 mbar, 0...1600 bar
  • zasada pomiaru: rurka Bourdona (<100 bar: typ C, >100 bar: spirala)
  • dostępne średnice tarczy: 100 mm, 125 mm, 150 mm i 250 mm
  • dokładność: CL 1.0 (Klasa 1)
  • opcjonalna wersja ATEX

Podana cena manometru TMP101 dotyczy urządzenia o poniższych parametrach:

  • średnica tarczy: 100 mm/ 4"
  • zakres: 0...10 bar
  • sposób montażu: bezpośredni, przyłącze dolne
  • przyłącze procesowe: 1/2" BSP(M)
  • stopień ochrony: IP65
  • wykonanie: suche, z możliwością zalania, gliceryna
  • ogranicznik wskaźnika na tarczy

Z uwagi na dużą ilość możliwych kombinacji, w przypadku chęci zakupu manometru z innymi parametrami, prosimy o kontakt. Dostępne parametry znajdują się w poniższej tabeli.



Parametr Do wyboru
Średnica tarczy

100 mm/4", 125 mm/4 1/2", 150 mm/6", 250 mm/10"
Zakres

bar:

0...0.6, 0...1, 0...1.6, 0...2.5, 0...4, 0...6, 0...7, 0...10, 0...16, 0...25, 0...40, 0...60, 0...70, 0...100, 0...160, 0...250, 0...400, 0...600, 0...700, 0...1000, 0...1600, -1...0, -1...0.6, -1...1.5, -1...3, -1...5, -1..9, -1...15, -1...24

 psi:

0...10, 0...15, 0...25, 0...35, 0...60, 0...90, 0...100, 0...150, 0...235, 0...365, 0...600, 0...870, 0...1000, 0...1500, 0...2300, 0...3600, 0...6000, 0...8700, 0...10000, 0...15000, 0...23200,
-30...0, -30...10, -30...20, -30...45, -30...75, -30...130, -30...220, -30...350

kPa:

0...60, 0...100, 0...160, 0...250, 0...600, 0...700, 0...1000, 0...1600, 0...2500, 0...4000, 0...6000, 0...7000, 0...10000, 0...16000, 0...25000, 0...40000, 0...60000, 0...70000
-100...0, -100...60, -100...150, -100...300, -100...500, -100...900, -100...1500, -100...2400

mPa:

0...0.1, 0...0.16, 0...0.25, 0...0.4, 0...0.6, 0...0.7, 0...1, 0...1.6, 0...2.5, 0...4, 0...6, 0...7, 0...10, 0...16,
0...25, 0...40, 0...60, 0...70, 0...100, 0...160
-0.1...0, -0.1...0.06, -0.1...0.15, -0.1...0.3, -0.1...0.5, -0.1...0.9, -0.1...1.5, -0.1...2.4

mbar:

-600...0
Sposób montażu

bezpośredni, przyłącze dolne
naścienny, przyłącze dolne
montaż na rurze/ jarzmie 2",przyłącze dolne
montaż na panelu/ kołnierzu przednim, przyłącze dolne (dostępne dla DN100/ DN150)
centralne, przyłącze tylne (tylko dla DN100)
dolne, przyłącze tylne
montaż na panelu/kołnierzu przednim, przyłącze dolne tylne
montaż na panelu/wsporniku, przyłącze dolne tylne
Przyłącze procesowe

1/4" BSP(M), 1/4" NPT(M), 3/8" BSP(M), 1/2" BSP(M), M20 x 1.5mm(M), 1/2" NPT(M)
Stopień ochrony IP65, IP66, IP67
Wykonanie

suchy (tylko z IP54)
suchy z możliwością zalania
wypełniony płynem tłumiącym - gliceryną
wypełniony płynem tłumiącym - olejem silikonowym
Inne opcje

obudowa i ramka z AISI 316 SS; śruba tłumiąca Monel; śruba tłumiąca AISI 316 SS; wewnętrzny wyłącznik przeciążeniowy; wewnętrzny wyłącznik próżniowy; ogranicznik wskaźnika na tarczy; wersja Eco (części zwilżane z AISI 304 SS, zamocowany wskaźnik, pojedynczy kolor tarczy, dokładność CL 1.6); tarcza ze skalą temperaturową na freon; pleksiglas; szkło bezpieczne; szkło hartowane; element ruchomy z AISI 316 SS; tłumienie ruchu; wskaźnik maksymalnego odczytu; wskazówka nożowa; części zwilżane z Monetu; tarcza ze skalą temperaturową na amoniak; zabezpieczenie przed przekroczeniem zakresu 1.5xFS; zabezpieczenie przed wysokim ciśnieniem; powłoka epoksydowa (obudowa i ramka); podwójna skala;  uszczelka Viton; korek odpowietrzający typ ON-OFF; certyfikat kalibracji 5-punktowej; certyfikat materiałowy 3.1; certyfikat CE; certyfikacja IBR; badanie szczelności helem; certyfikat materiałowy 2.2; dostosowanie do standardów NACE; certyfikat do użytkowania z tlenem; test wydajności; certyfikat kalibracji zgodny z NABL; dokładność CL0.5 / CL 0.6 FS; tabliczka z punktem pomiarowym
AISI 304 SS; tabliczka z punktem pomiarowym AISI 316 SS; elektropolerowane (obudowa i ramka), lustrzana opaska antyparalaksowa; tarcza niestandardowa; punkt pomiarowy na tarczy; wersja ATEX



Pliki do pobrania

File icon H20001b_EN_TMP_101_All_Stainless_Steel_Pressure_Gauge.pdf 390.03 kB

Manometr TMP101_karta katalogowa
