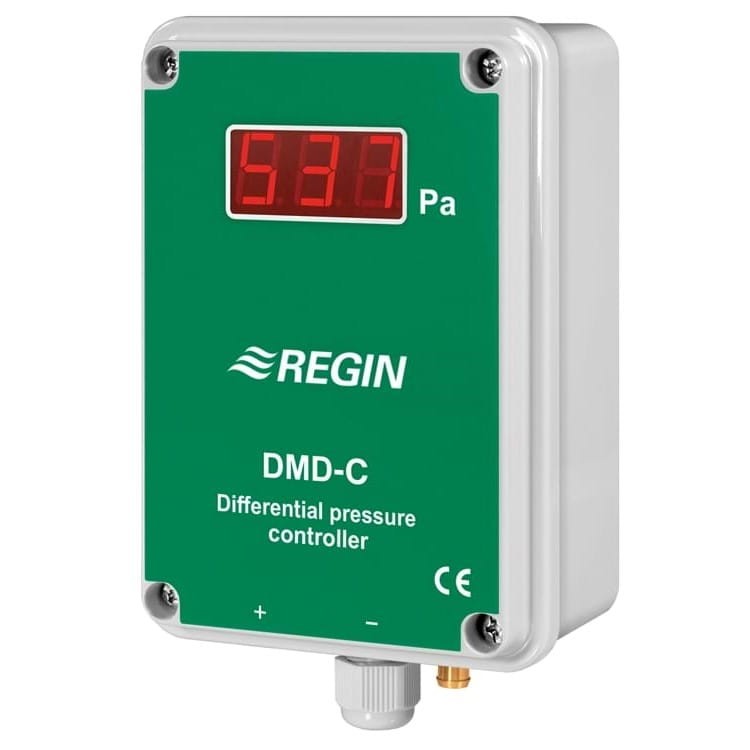

Przetwornik Różnicy Ciśnień DMD-C
Opis
Przetwornik Różnicy Ciśnień DMD-C
DMD jest przetwornikiem różnicy ciśnień z wyświetlaczem, do pomiaru nadciśnienia, podciśnienia i różnicy ciśnień w gazach obojętnych. Głównym zastosowaniem jest kontrola ciśnienia powietrza.
Przetwornik różnicy ciśnień DMD oparty jest na technologii mikroprocesorowej i ma logiczny system menu. Ustawienia zakresów pracy, tłumienie i punktu zerowego odbywa się za pomocą przycisków są pod pokrywą.
Pomiary ciśnienia uzyskuje się za pomocą czujnika, który korzysta z ceramicznej wiązki pomiarowej. Różnica ciśnień, która oddziałuje na membranę działa bezpośrednio na belce pomiarowej. Rezystor grubowarstwowy jest zamontowany na powierzchni gięcia belki pomiarowej. Ruch belki pomiarowej wywołuje zmiany wartości rezystancji i wówczas układ elektroniczny przetwornika przekształca zmiany rezystancji w odpowiedni sygnał wyjściowy.
DMD-C ma wbudowany regulator PID z funkcją regulacji wszystkich parametrów. Funkcja kontroli ma sygnał wyjściowy 0...10 V DC.
Niewielka liczba ruchomych części w nadajniku pozwala na wysoki stopień dokładności i krótkie czas odpowiedzi. Inną ważną cechą jest to, że element ceramiczny ma bardzo dobrą stabilność długoterminową.
Główne cechy:
- szeroki zakres ciśnień
- dostępna wersja z sygnałem wyjściowym ciśnienia 4...20 mA
- nastawialny punkt zerowy
- dostępna wersja LON
- regulator PID do ustawiania funkcji
O firmie REGIN
Firma powstała w 1947 roku w Szwecji. Ma opracowane produkty i systemy stosowane na całym świecie. Jest niekwestionowanym liderem sprzedaży systemów sterowania do HVAC. Oferuje kompleksowe rozwiązania w zakresie automatyki budynków. Łączy w sobie najnowsze technologie produkcyjne z unikatowym, współczesnym wzornictwem. Produkty cechują się długoterminową stabilnością pomiarów, wysoką dokładnością i niezawodnością.
Pliki do pobrania:
Dane techniczne
Zastosowanie | Ogólnego Stosowania |
Rodzaj Ciśnienia | Względne |
Zakres Pracy (HVAC) | 300/ 500 / 1000 Pa |
Sygnał | 0...10 VDC |
Stopień Ochrony | IP54 |
Dokładność | ±1% FS |
Temperatura Otoczenia | 0°C do +50°C |
Temperatura Medium | 0°C do +70°C |
